СТАТИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ типа ВА



Поставляется с сертификатом Российского Речного Регистра или Российского морского регистра судоходства

По техническим условиям ННПС.656342.002ТУ редакция 2 изготавливаются:

- агрегаты выпрямительные универсальные типа ВА;

- блоки питания для установки на DIN-рейку типа ВА-БП;

- источники бесперебойного питания 24В типа ВА-ИБП.



   Агрегаты выпрямительные универсальные ВА

предназначены для преобразования переменного тока напряжением 220В или 380В с частотой 47...63 Гц в постоянный напряжением 12В,24В или 48В. Агрегаты типа ВА220.. (ВАТ220..) предназначены для преобразования переменного тока напряжением 220В или 380В с частотой 47…63 Гц в постоянный напряжением 220В. Агрегаты служат для питания потребителей постоянным током и зарядки аккумуляторных батарей (далее по тексту - АБ). Климатическое исполнение агрегатов – ОМ4 по ГОСТ 15150-69, степень защиты IP22 или IP20 для встраивания в ЭРУ и пульты.
     Предусмотрена возможность выноса панели индикации и управления агрегатом для удаленного управлени
я, допускается подключение по судовой витой паре 2х2х0,5 с длиной до 200м.

Агрегаты в стандартной комплектации предназначены для установки ниже палубы рубки, при необходимости установки агрегата выше палубы рубки он должен быть дополнительно укомплектован фильтром ЭМС, что должно быть оговорено при заказе агрегата. Все малогабаритные агрегаты ВА(Т)хххххМ комплектуются фильтрами ЭМС и могут устанавливаться выше палубы рубки.


Состав выпрямительных агрегатов типа ВА, выпускаемых
по техническим условиям ННПС.656342.002ТУ редакция 2:

Таблица 1. Одноканальные агрегаты

Тип
агрегата

Питающая сеть переменного тока  47…63 Гц

Выходные параметры

Масса,

 кг

№ типоразмера



U, В

Число фаз сети

Мощность, потребляемая от сети, кВА

Выходное напряжение,
В

Выходной ток , А

ВА1250

220

1

1,3

9…16

50

16

3

ВА1250М

220

1

1,3

9…16

50

7,4

1

ВА12100

220

1

2,1

9…16

100

19

3

ВА12100М

220

1

2,1

9…16

100

7,5

1

ВА12200С

220

1

4,2

9…16

200

23

3

ВА12200

220

3

4,2

9…16

200

23

3

ВА2420

220

1

0,95

18..30

20

16

3

ВА2420М

220

1

0,95

18..30

20

7,4

1

ВА2435

220

1

1,7

18..30

35

16

3

ВА2435М

220

1

1,7

18..30

35

7,4

1

ВА2450

220

1

1,8

18..30

50

19

3

ВА2450М

220

1

1,8

18..30

50

7,5

1

ВА24100С

220

1

3,6

18..30

100

23

3

ВА24100

220

3

3,6

18..30

100

23

3

ВА24150С

220

1

5,4

18..30

150

30

4

ВА24150

220

3

5,4

18..30

150

31

4

ВА24200С

220

1

7,2

18..30

200

34

4

ВА24200

220

3

7,2

18..30

200

35

4

ВАТ2435

380

3

1,4

18..30

35

16

5

ВАТ2435М

380

3

1,4

18..30

35

9

2

ВАТ2470

380

3

2,8

18..30

70

20

5

ВАТ24100

380

3

3,6

18..30

100

26

4

ВАТ24150

380

3

5,4

18..30

150

32

8

ВАТ24200

380

3

7,2

18..30

200

38

8

ВА4830

220

1

1,8

36…58

30

7,5

1

ВАТ4820

380

3

1,4

36…58

20

9

2

ВАТ4835

380

3

2,8

36…58

35

20

5

ВА22030С

220

1

10,8

180…290

30

40

6

ВА22030

220

3

10,8

180…290

30

41

6

ВАТ22020

380

3

7,2

180…290

20

39

4



Таблица 2. Двухканальные агрегаты

Тип
агрегата

Питающая сеть переменного тока  47…63 Гц

Выходные параметры

Масса,

 кг



№ типоразмера



U, В

Число фаз сети

Мощность, потребляемая от сети, кВА

Выходное напряжение,
В

Выходной ток первого/второго каналов, А

ВА1250/50

220

1

2,6

9…16

50/50

21

3

ВА12100/100С 220

1

4,2

9…16

100/100

24

3

ВА12100/100 220

3

4,2

9…16

100/100

25

3

ВА2420/20 220

1

1,9

18..30

20/20

21

3

ВА2435/35С 220

1

3,2

18..30

35/35

22

3

ВА2435/35 220

3

3,2

18..30

35/35

22

3

ВА2450/1230 220

1

2,3

18..30

50

23

3

9…16

30

ВА2450/50С 220

1

3,6

18..30

50/50

24

3

ВА2450/50 220

3

3,6

18..30

50/50

24

3

ВА24100/50С 220

1

5,4

18..30

100/50

30

4

ВА24100/50 220

3

5,4

18..30

100/50

31

4

ВА24100/100С 220

1

7,2

18..30

100/100

35

4

ВА24100/100 220

3

7,2

18..30

100/100

36

4

ВА24150/50С 220

1

7,2

18..30

150/150

36

4

ВА24150/50 220

3

7,2

18..30

150/150

36

4

ВА24200/1230С 220

1

7,7

18..30

200

40

7

9…16

30

ВА24200/1230 220

3

7,7

18..30

200

41

7

9…16

30

ВАТ2435/35

380

3

2,8

18..30

35/35

26

5

ВАТ2470/35

380

3

4,2

18..30

70/35

32

5


В агрегатах выпрямительных двухканальных сигнализация о переходе на питание нагрузки от аварийной (резервной) аккумуляторной батареи и контактор для автоматического переключения нагрузки на аккумуляторную батарею устанавливаются по заявке заказчика.

Нормальным рабочим  положением агрегата является  положение на вертикальной плоскости с закрытой дверцей, сальниками для кабелей вниз.

Габаритно-установочные размеры агрегатов выпрямительных:

№ типоразмера

Размеры габаритные агрегатов выпрямительных
В х Н0 х L, мм

Установочные размеры агрегатов выпрямительных
В1 х Н1, мм

1

300х290х130 255х265

2

250х390х140 235х356

3

300х590х210

260х530

4

400х690х210

360х630

5

400х590х210

360х530

6

500х690х210

460х630

7

500х590х210

460х530

8

400х690х250

360х630

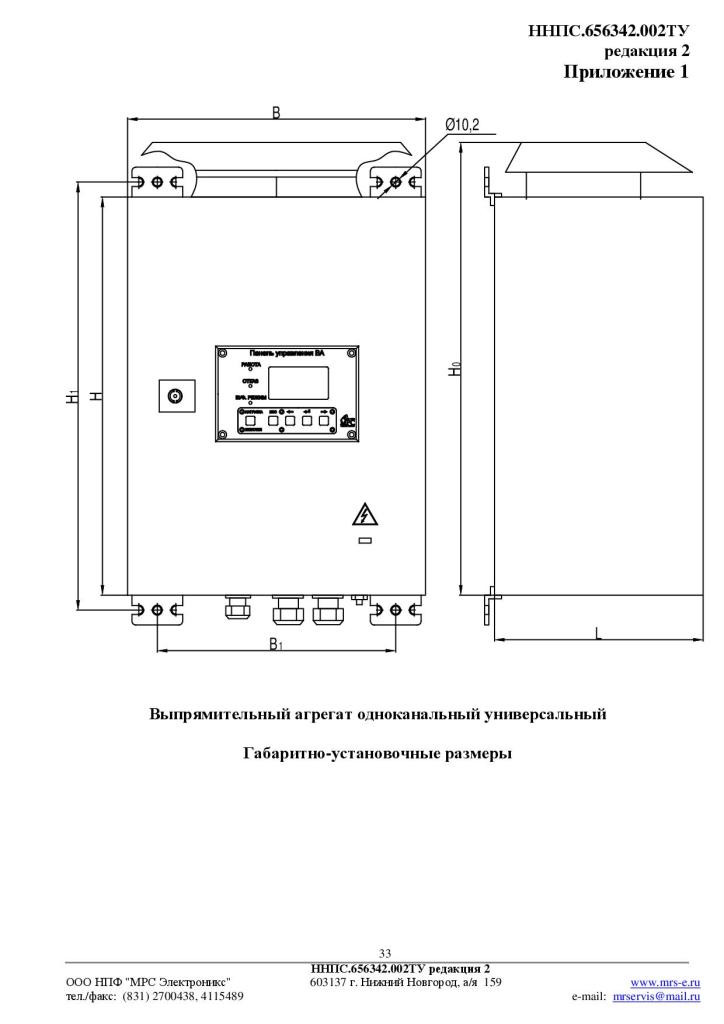

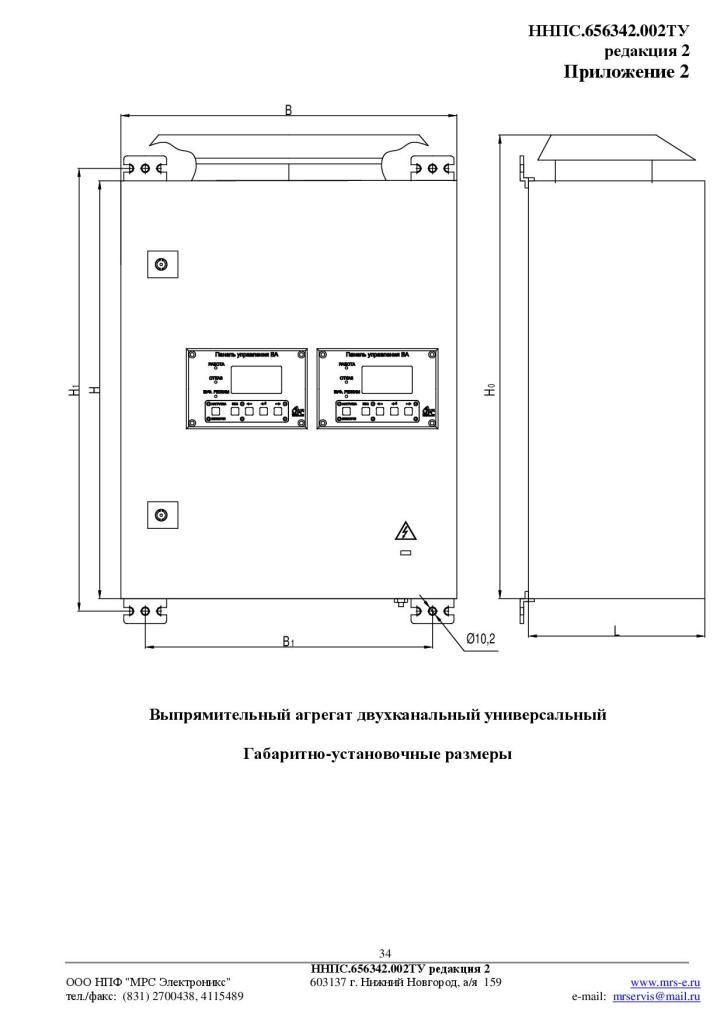

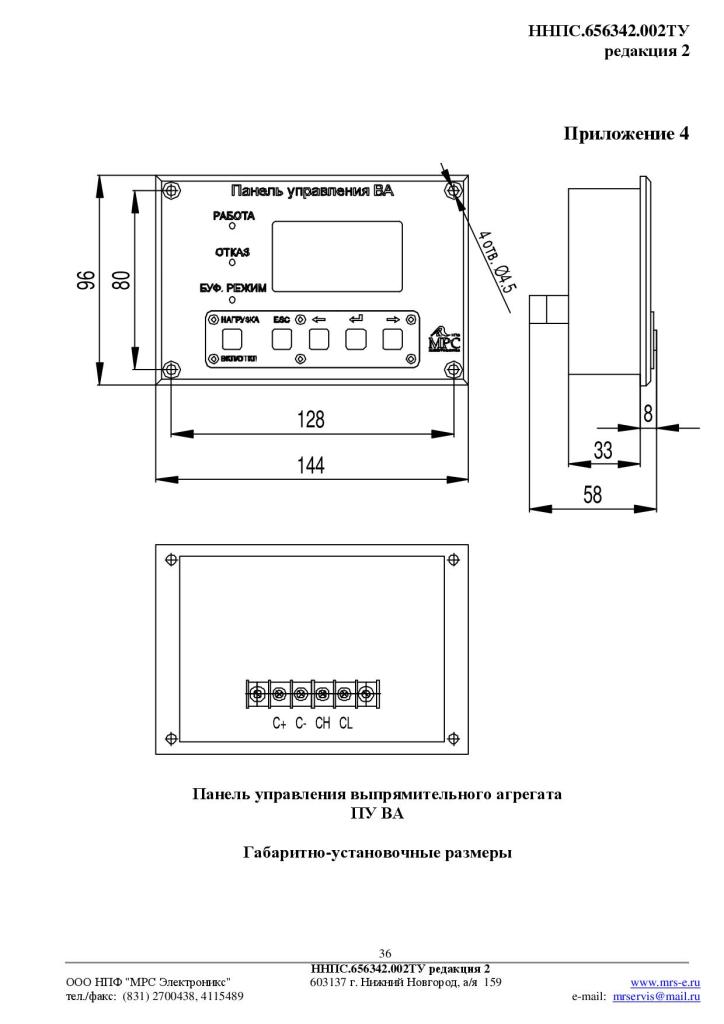

Габаритно-установочные размеры агрегатов выпрямительных и панели управления в соответствие с техническими условиями ННПС.656342.002ТУ редакция 2:





Фото оборудования:

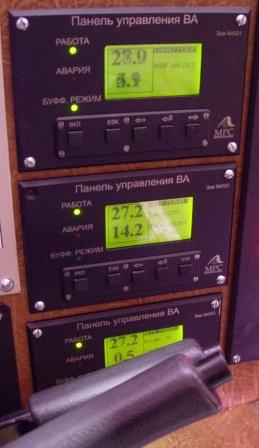

Панель управления и индикации агрегатов ВА и ВАТ





Агрегат ВА2450

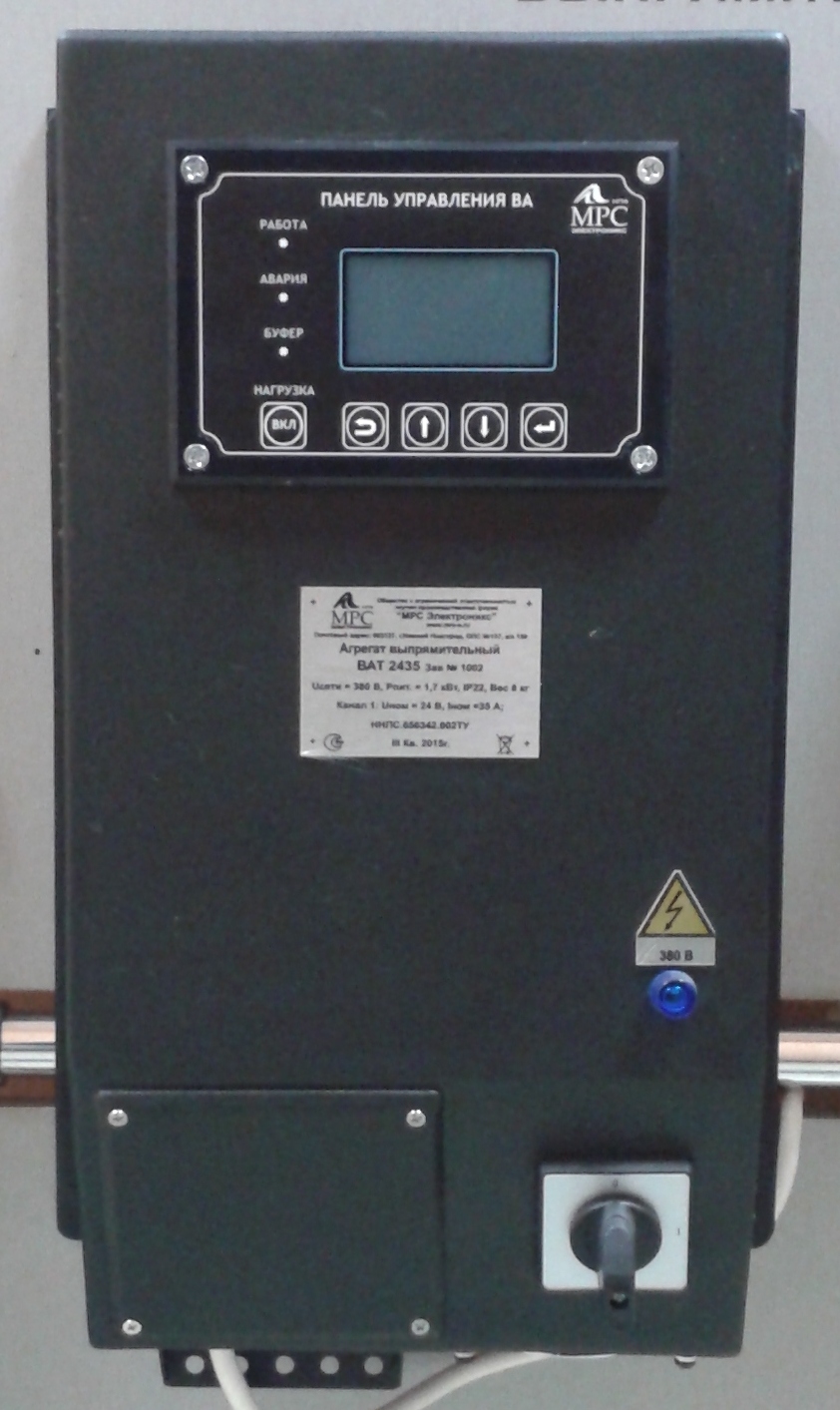

Агрегат ВАТ2435





Агрегат двухканальный ВА242100/50



Технические описания:



Внимание проектным организациям!

По Вашему запросу направим вам интересующие Вас технические условия на производимое нашим предприятием оборудование, в запросе необходимо указать: название организации, адрес, телефоны или E-mail для связи, должность и Ваши фамилия, имя, отчество.
