ДАТЧИКИ ИЗМЕРЕНИЯ НЕЭЛЕКТРИЧЕСКИХ ВЕЛИЧИН MRS СУДОВЫЕ

Поставляется с сертификатом Российского Речного Регистра или Российского морского регистра судоходства

Датчики измерения неэлектрических величин, изготавливается по техническим условиям ННПМ.468269.001ТУ



Классификация датчиков MRS:

Датчик контроля потока жидкости
MRS-SP200
-...

Структура обозначения типа и его расшифровка для датчика контроля потока жидкости:

Датчики контроля потока жидкости MRS-SP200-...:

- Подходит для агрессивных и опасных условий.
-
Может быть откалиброван для жидкостей с различной плотностью и составом примесей.

Данная модель характеризуются высокой чувствительностью и точностью настройки порога срабатывания.

Наименование

Значение

Напряжение питания

19…30 В постоянного тока

Потребляемая мощность

не более 2 Вт

Выходной сигнал - сухой контакт

1А/30VDC, 0,3А/125VAC

Диапазон измеряемой скорости для воды

1...150 см/с

Диапазон измеряемой скорости для нефтепродуктов 3...300 см/с

Максимальное рабочее давление измеряемой среды

100 bar

Степень защиты корпуса

IP67

Устойчивость к климатическим воздействиям

ОМ3

Диапазон рабочих температур окружающего воздуха

–40…+55 °С

Время выхода в рабочий режим

10 сек

Вес без упаковки / в упаковке

0,2 кг / 0,3 кг

Длина комплектного кабеля

2 м или 5 м





Датчики контроля утечки фриона (хладона)
MRS-
FR01-...

Структура обозначения типа и его расшифровка для датчика контроля утечки фриона (хладона):

Датчики MRS-FR01-... используются для обнаружения факта утечки фреонов в различных холодильных системах. Относятся к категории стационарных датчиков, обеспечивающих круглосуточный режим работы. Конструктивно датчики выполнены в герметичном поликарбонатном корпусе и предназначены для настенного крепления. Датчики осуществляют непрерывный контроль по двум независимым перестраиваемым пороговым значениям утечки фреонов. Начальная заводская установка пороговых уровней: 500ppm и 1000ppm по фреону R134а. Каждому порогу соответствует релейный выход в виде перекидного контакта э/м реле.
Особенностью датчиков является применение технологии сменных газовых сенсоров, что обеспечивает возможность замены сенсора в условиях эксплуатации без отключения датчика от штатной кабельной сети.



OOO НПФ "МРС Электроникс" предлагает к поставке комплект оборудования судовой системы обнаружения утечки фриона/хладона с сертификатами РС или РРР.



Наименование

Значение

Напряжение питания MRS-FR01-24-..

18…31,2 В постоянного тока

Напряжение питания MRS-FR01-220-..

220В +/- 10%

Потребляемая мощность

не более 5 Вт

Выходной сигнал - сухой контакт

10А/30VDC, 10А/220VAC

Диапазон рабочих температур окружаюшей среды

–10…+55 °С

Степень защиты корпуса

IP55

Устойчивость к климатическим воздействиям

ОМ4

Время выхода на рабочий режим

60 минут

Срок службы газового сенсора

от 3 до 5 лет

Калибровка датчика

по фреону R134

Диапазон перестройки пороговых уровней

100…3000ppm

Заводская установка пороговых уровней при 20±2 град.С и 65±5%RH

Порог 1 (предварительный): 500ppm±20%
Порог 2 (аварийный): 1000ppm±20%

Гистерезис срабатывания порогов датчика

200ppm

Температурная зависимость порогов

не более 0,5% на 1град.С

Зависимость порогов от влажности

не более 0,25% на 1% отн. влажности



Преобразователь давления
MRS-
PD100-DIx-111/171/181

Структура обозначения типа и его расшифровка для преобразователя давления:

Датчики MRS-PD100-DI моделей 111, 171, 181 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Данные модели характеризуются повышенной точностью измерения (от ±0,5% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА). Преобразователи данных моделей предназначены для применения в судовых системах автоматизации.

Наименование

Значение

Выходной сигнал постоянного тока

4...20 мА, 2-х проводная схема

Основная приведенная погрешность

0,5; 1,0 % ВПИ

Диапазон рабочих температур измеряемой среды

–40…+100 °С

Напряжение питания

12…36 В постоянного тока

Сопротивление нагрузки

0…1,0 кОм (в зависимости от напряжения питания)

Потребляемая мощность

не более 0,8 Вт

Степень защиты корпуса

IP65

Устойчивость к климатическим воздействиям

ОМ3

Диапазон рабочих температур окружающего воздуха

–40…+80 °С

Атмосферное давление рабочее

66...106,7 кПа

Методика поверки

КУВФ.406230.100 МП

Вес без упаковки / в упаковке

0,2 кг / 0,3 кг

Штуцер для подключения давления

M20х1,5 манометрической формы

G1/2 манометрической формы, G1/4

Тип электрического соединителя

EN175301-803 форма А (DIN 43650-A)

Габаритный размер (по высоте)

не более 115 мм



Преобразователь давления
MRS-
PD100-DIx-115

Структура обозначения типа и его расшифровка для преобразователя давления с корпусом для установки на открытой палубе:

Датчики MRS-PD100-115... представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали » с кабельным вводом под гибкий кабель 6 – 8 мм.

Данная модель характеризуется повышенной устойчивостью к эксплуатации в тяжелых условиях работы и наличием взрывозащищенного исполнения 1ExdIICT6Gb.

Преобразователи данной модели предназначены для установки в том числе на открытой палубе.

Наименование

Значение

Выходной сигнал постоянного тока 4...20 мА, 2-х проводная схема
Основная приведенная погрешность 0,25; 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды –40…+100 °С
Напряжение питания 12…36 В постоянного тока
Сопротивление нагрузки 0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0,8 Вт
Степень защиты корпуса IP65, IP67
Устойчивость к климатическим воздействиям ОМ1
Диапазон рабочих температур окружающего воздуха –40…+80 °С
Атмосферное давление рабочее 66...106,7 кПа
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 1,0 кг / 1,5 кг
Штуцер для подключения давления M20х1,5 по ГОСТ 2405-88, черт.20
Тип электрического соединителя Кабельный ввод в полевой корпус
Габаритный размер  не более 155х100 мм



Выключатели индуктивные и емкомтные MRS-хS

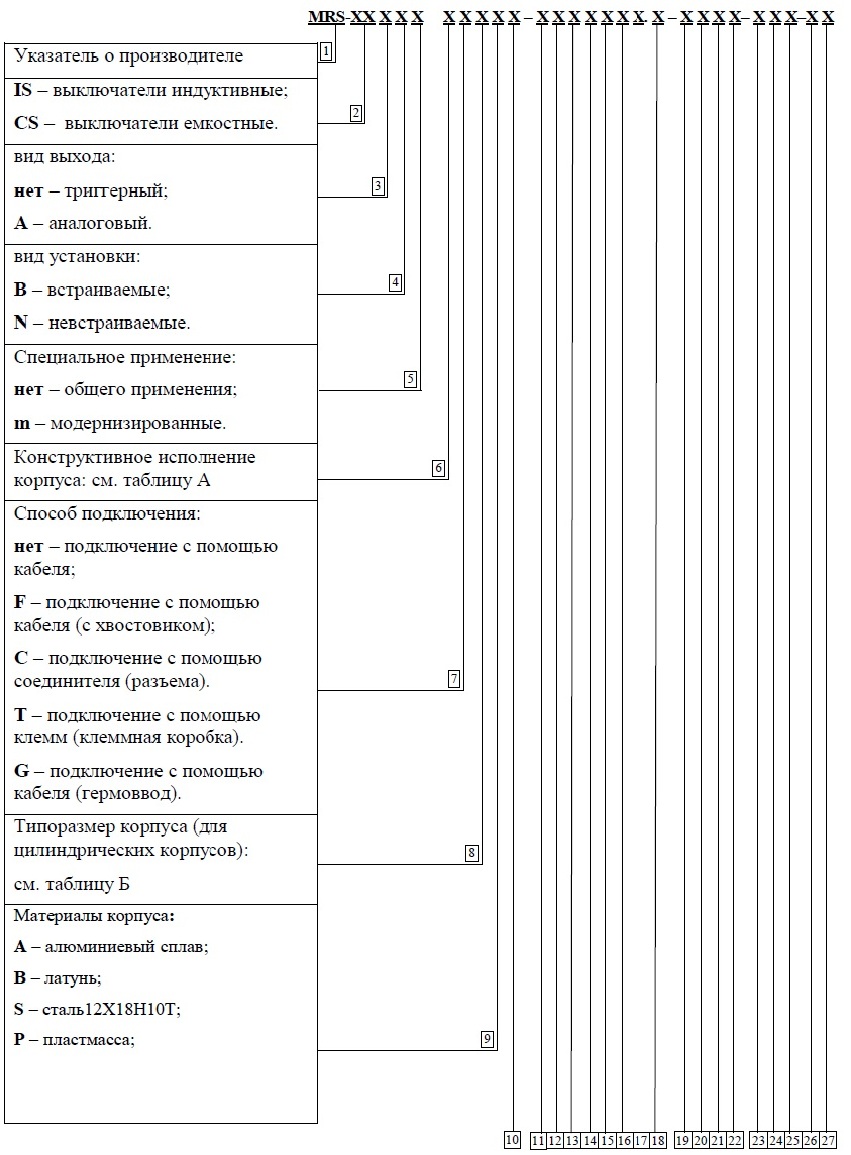

Структура обозначения типа и его расшифровка для выключателей индуктивных и емкостных:



Ниже приведены некоторые модели выключателей индуктивных MRS-IS:

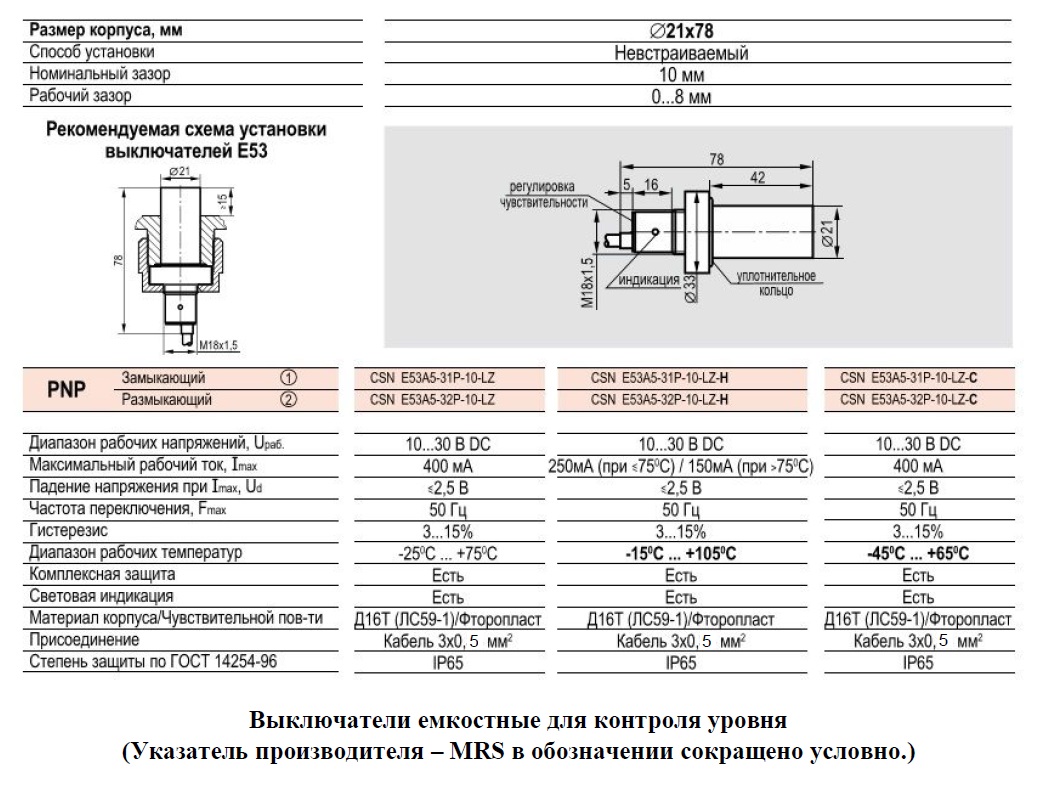

Ниже приведены некоторые модели выключателей емкостных MRS-СS:





Датчики уровня поплавковые MRS-PDU-...

Структура обозначения типа и его расшифровка для датчика одноуровневого MRS-PDU-x.1...



Структура обозначения типа и его расшифровка для датчика двухуровневого MRS-PDU-x.2...



Структура обозначения типа и его расшифровка для датчика трехуровневого MRS-PDU-x.3...

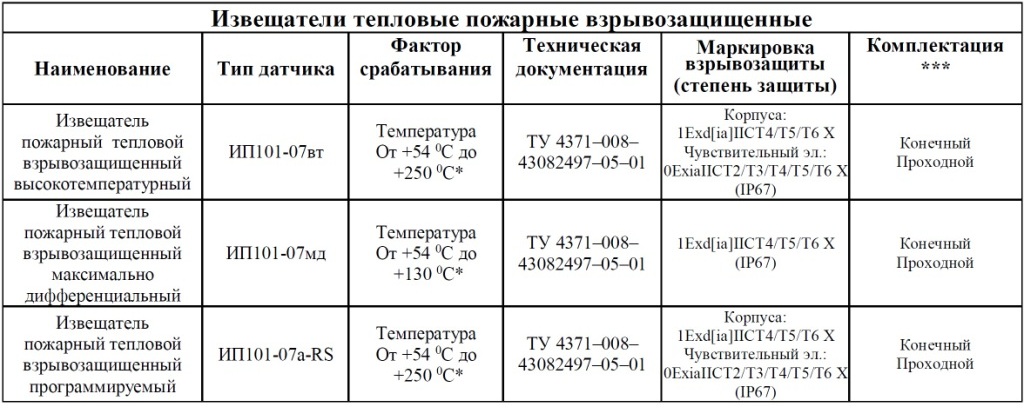

Извещатель (датчик) тепловой взрывозащищенный MRS-ИП101-07...

Датчики ИП101-07вт и ИП101-07мд - являются пороговыми извещателями, порог срабатывания устанавливается производителем в зависимости лот класса извещателя, максимальный ток потребления данных извещателей - 0,2 мА.

Датчик ИП101-07а-RS является измерительным датчиком с интерфейсом передачи данных RS485 Modbus.

Датчики ИП101-07вт и ИП101-07мд - являются пороговыми извещателями, порог срабатывания устанавливается производителем в зависимости лот класса извещателя, максимальный ток потребления данных извещателей - 0,2 мА.

Классификация ИП101-07вт по температурным классам:



Классификация ИП101-07мд по температурным классам:

Датчики ИП101-07вт и ИП101-07а-RS имеют выносной чувствительный элемент.

Классификация ИП101-07а-RS по температурным классам:



Техническая документация
