Поставляется с сертификатом
Российского Речного Регистра или
Российского морского регистра
судоходства
|
Комплект оборудования
системы контроля дееспособности
вахтенного помощника СКДВП,
изготавливается по
техническим условиям ННПС.468214.001ТУ
Комплект оборудования СКДВП обеспечивает
контроль за дееспособным состоянием
вахтенного помощника капитана, путем подачи
ему светового и звукового сигнала с
периодичностью, заданной таймером системы,
принуждая вахтенного к действиям по сбросу
системы в исходное состояние.
Комплект оборудования состоит из следующих
изделий:
Панель сигнализации МР-1
Является основным органом управления
комплекта оборудования СКДВП, служит
для выбора режимов работы системы,
управления световыми сигнализаторами
тревоги 1-го уровня и подключения
кнопок сброса МР-3. Панель
сигнализации МР-1 соединяется
комплектным кабелем с блоком
управления МР-2. Устанавливается в
пульт судоводителя. |
 |
| |
|
|
Блок управления МР-2
Служит для коммутации напряжения на
линии сигнализаторов 1-го, 2-го и
3-го уровней тревоги, получает
сигнал автоматического запуска от
авторулевого, сигнал сброса от
датчика движения, формирует сигнал
тревоги 3-го уровня в виде сухих
контактов реле, осуществляет
автоматическую коммутацию аварийного
питания в случае исчезновения
основного.
Устанавливается на DIN-рейку.
|
|
| |
|

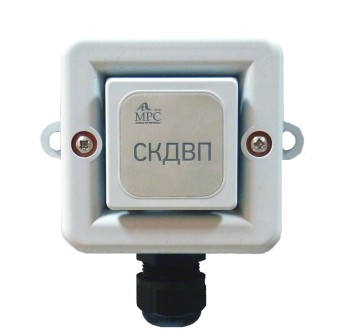

Кнопка сброса МР-3
Служит для получен6ия вахтенным
светового сигнала тревоги 1-го
уровня и сброса таймера.
Устанавливается в пульт
судоводителя.
|
 |
| |
|
Кнопки сброса МР-3 IP66
Служит
для получен6ия вахтенным светового
сигнала тревоги 1-го уровня и сброса
таймера. Устанавливается на крыльях
мостика.
|
 |
| |
|

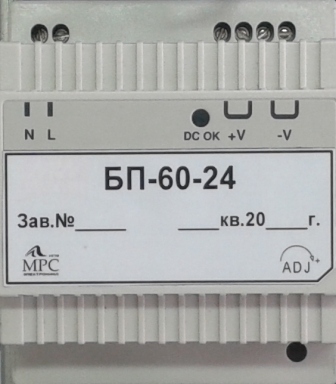

Блок питания БП-ххх-24
Для комплектации системы СКДВП,
получающих питание от сети ~220В.
Устанавливается на DIN-рейку.
|
 |
| |
|
|
Сигнализатор звуковой MP-24-C
Используется в качестве поста
звуковой и световой сигнализации
второго уровня (для вызова капитана
и подвахтенных (резервных
помощников)) и третьего уровня
(размещаются в местах возможного
нахождения капитана и подвахтенных). |
 |
| |
|
|
Сигнализатор световой МP-24-Л1
Используется в качестве поста
звуковой и световой сигнализации
третьего уровня (размещаются в
местах возможного нахождения
капитана и подвахтенных). |
 |
| |
|
|
Сигнализатор комбинированной
МР-24-С4
Используется в качестве поста
световой сигнализации третьего
уровня (размещаются в местах
возможного нахождения капитана и
подвахтенных). |
 |
Климатическое исполнение сигнализаторов и
поста кнопочного - ОМ1, остальных изделий -
ОМ4 по ГОСТ 15150-69.
Основные технические характеристики блоков
СКДВП:
|
Обозначение
блока |
Назначение |
Количество
линий сигнализации |
Максимальный
коммутируемый ток линии, А |
Потребляемая
мощность, Вт |
Степень защиты |
Вес изделия не более, кг |
| МР-1 |
Панель
сигнализации |
1 |
0,1* |
5 |
IP44 |
0,4 |
| МР-2 |
Блок
управления |
6 |
3** |
7 |
IP20 |
0,5 |
| МР-3 |
Кнопка сброса |
- |
- |
0,4 |
IP66 |
0,1 |
| МР-3 IP66 |
Кнопка сброса |
- |
- |
0,4 |
IP66 |
0,3 |
*Панель МР-1 допускает подключение в линию
световой сигнализации тревоги 1-го уровня до
5 кнопок сброса МР-3 со светодиодным
индикатором.
**Суммарный ток всех сигнализаторов,
подключенных в СКДВП, не должен превышать
3А.
Основные технические характеристики
светозвуковых сигнализаторов:
|
Тип
сигнализатора |
Тип сигнала |
Uпит,
В |
Звуковое
давление*, дБА на 1м |
Потребляемый
ток, А |
Степень защиты |
Вес изделия не более, кг |
| МР-24-С |
Звуковой |
24 |
92...100 |
0,025 |
IP56 |
0,3 |
| МР-24-Л1 |
Световой |
24 |
- |
0,25 |
0,2 |
| СС-24-С4 |
Свето-звуковой |
24 |
92...100 |
0,11 |
0,3 |
*Звуковые сигнализаторы имеют перемычки для
выбора типа сигнала и регулятор громкости
сигнала.
Основное и аварийное напряжение питания
оборудования СКДВП = 24В. Для питания от
сети ~220В СКДВП комплектуется блоком
питания БП-ххх-24. Тип БП определяется
составом оборудования СКДВП.
Основные технические характеристики
блоков питания:
№
п/п |
Тип блока питания |
Номинальное напряжение питающей сети, В/кол-во
фаз |
Диапазон входного напряжения, В |
Номинальное выходное напряжение, В |
Диапазон подстройки выходноо напряжения,
В |
Номинальная выходная мощность, Вт |
Габаритные размеры ВхШхГ (HхLхB),
мм³ |
Вес, кг |
|
1 |
2 |
3 |
4 |
6 |
|
7 |
|
8 |
|
1 |
ВА-БП-30-12 |
220/1ф
47...63Гц |
~85…264
=120…370 |
12 |
10,8...13,2 |
24 |
93*78*56 |
0,27 |
|
4 |
ВА-БП-100-12 |
~88…264
=124…370 |
12...15 |
90 |
93*100*56 |
0,35 |
|
5 |
ВА-БП-120-12 |
~88…264
=124…370 |
12...15 |
120 |
125*40*114 |
0,67 |
|
6 |
ВАТ-БП-120-12 |
380/1ф
47...63Гц |
~180…550
=254…780 |
12...15 |
120 |
125*40*114 |
0,65 |
|
8 |
ВА-БП-30-24 |
220/1ф
47...63Гц |
~85…264
=120…370 |
24 |
21,6...26,4 |
36 |
93*78*56 |
0,27 |
|
10 |
ВА-БП-100-24 |
~88…264
=124…370 |
24...29 |
100,8 |
97*100*56 |
0,35 |
|
11 |
ВА-БП-120-24 |
~88…264
=124…370 |
24...28 |
120 |
125*40*114 |
0,6 |
|
12 |
ВА-БП-240-24 |
~88…264
=124…370 |
24...28 |
240 |
125*63*114 |
1,03 |
|
13 |
ВА-БП-480-24 |
~90…264
=124…370 |
24...28 |
480 |
125*86*129 |
1,6 |
|
14 |
ВА-БП-960-24 |
~180…264
=254…370 |
24...28 |
960 |
125*110*150 |
2,47 |
|
15 |
ВАТ-БП-120-24 |
380/1ф
47...63Гц |
~340…550
=480…780 |
24...28 |
120 |
125*66*100 |
0,75 |
|
16 |
ВАТ-БП-240-24 |
380/3ф
47...63Гц |
~340…550
=480…780 |
24...28 |
240 |
125*126*100 |
1,3 |
|
17 |
ВАТ-БП-480-24 |
~340…550
=480…780 |
24...28 |
480 |
125*227*100 |
2,5 |
|
18 |
ВАТ-БП-960-24 |
~340…550
=480…780 |
24...28 |
960 |
125*276*100 |
3,3 |
|
19 |
ВА-БП-120-48 |
220/1ф
47...63Гц |
~88…264
=124…370 |
48 |
48...55 |
120 |
125*40*114 |
0,67 |
|
20 |
ВА-БП-240-48 |
~88…264
=124…370 |
48...55 |
240 |
125*63*114 |
1,03 |
|
21 |
ВА-БП-480-48 |
~90…264
=124…370 |
48...55 |
480 |
125*86*129 |
1,6 |
|
22 |
ВА-БП-960-48 |
~180…264
=254…370 |
48...55 |
960 |
125*110*150 |
2,47 |
|
23 |
ВАТ-БП-120-48 |
380/1ф
47...63Гц |
~340…550
=480…780 |
48...55 |
120 |
125*66*100 |
0,75 |
|
24 |
ВАТ-БП-240-48 |
380/3ф
47...63Гц |
~340…550
=480…780 |
48...55 |
240 |
125*126*100 |
1,3 |
|
25 |
ВАТ-БП-480-48 |
~340…550
=480…780 |
48...55 |
480 |
125*227*100 |
2,5 |
|
26 |
ВАТ-БП-960-48 |
~340…550
=480…780 |
48...55 |
960 |
125*276*100 |
3,3 |
Изделия МР-1, МР-2, БП-ххх-24 могут быть
поставлены в щитовом исполнении –встроенные
в щиты одобренного РС и РРР типа,
предназначенные для установки на переборку,
степень защиты IP22 или IP44. Варианты
поставки изделий в щитовом исполнении и
основные характеристики даны в таблице,
приведенной ниже.
Обозначения и основные характеристики блоков
СКДВП щитового исполнения:
|
Тип
сигнализатора |
Состав
щитового изделия |
Количество
линий сигнализации |
Максимальный
коммутируемый ток линии, А |
Потребляемая
мощность***, Вт |
Степень защиты |
Вес изделия не более, кг |
| МР-Щ0 |
МР-1 |
1 |
0,1* |
5 |
IP44 |
4 |
| МР-Щ1 |
МР-2 |
1 |
0,1* |
7 |
IP22 |
6,5 |
| МР-Щ1
IP44 |
МР-2 |
1 |
0,1* |
7 |
IP44 |
8 |
| МР-Щ2 |
МР-1, МР-2 |
1+6 |
0,1+3** |
12 |
IP22 |
7,5 |
| МР-Щ2
IP44 |
МР-1, МР-2 |
1+6 |
0,1+3** |
12 |
IP44 |
9 |
| МР-ЩД |
определяется
заказчиком |
*Панель МР-1 допускает подключение в линию
световой сигнализации тревоги 1-го уровня до
5 кнопок сброса МР-3 со светодиодным
индикатором.
**Суммарный ток всех сигнализаторов,
подключенных в СКДВП, не должен превышать
3А.
***Напряжение питания СКДВП = 24В. В блоки
СКДВП (МР-Щ1, МР-Щ2) могут дополнительно
встраиваться блоки питания ВА-БП-ххх для
питания от сети ~220В или
~380В. Тип БП определяется составом
комплекта оборудования СКДВП. |
