Коммутаторы сигнально - отличительных
фонарей
изготавливается по техническим условиям ННПМ.468361.001ТУ редакция 2
Коммутаторы предназначены для управления сигнально-отличительными фонарями (СОФ) судов, контроля и сигнализации их состояния,
управление фонарем маневроуказания и тифоном в
автоматическом режиме, в соответствии с МППСС и ПСВП, и
ручном режиме.
ВНИМАНИЕ! С января 2020 г. производятся обновленные
коммутаторы СОФ типа "Маневр" с опцией управления фонарем
маневроуказания и тифоном в автоматическом режиме модульного
типа. Коммутаторы пультового исполнения комплектуются
панелью управления с сенсорным дисплеем (ПУМ) и силовыми блоками модульного
типа, предназначенными для устанавки на DIN -
рейку, они имют гибкую архитектуру, возможность управления
24 основными огнями + до 24 резервных огней с функцией
автоматического переключения на резервный СОФ, в случае
неисправности основного огня. Возможна комплектация системы
одновременно силовыми блоками с рабочим напряжением =24В и
~220В с управлением от одной
панели ПУМ, например: основные огни могут получать питание
от источника ~220В, а резервные
=24В, или в любой другой необходимой комбинации комбинации
(комплект с рабочим
напряжением ~220В, кроме
коммутатора КФ-220-12, поставляется с блоком питания ~220В/=24В,
применяемым в качестве источника сервисного напряжения 24В
для питания панели управления и цепей управления 24В).
Коммутатор пультового исполнения КФх-ххх-ххх состоит из:
- панели управления, предназначенной для установки на пульт управления судном,
одного из типов, указанных ниже:
| ПУ-6
на 6 фонарей с пленочной клавиатурой и стандартным
составом СОФ для небольших судов |
 |
| |
|
| ПУ-6Н
на 6 фонарей с кнопкам, нестандартным составом СОФ и
нестандартной мнемосхемой |
 |
| |
|
| ПУ-12
на 6 фонарей с кнопкам, нестандартным составом СОФ и
нестандартной мнемосхемой |
 |
| |
|
| ПУМ
с сенсорным монохромным дисплеем, управление 24
фонарями основного состава + 24 дублирующих СОФ.
Программно заложена функция управления фонарем маневроуказания
и тифоном в автоматическом режиме, в соответствии с
МППСС и ПСВП, имеются режимы автоматической подачи
сигналов для ледовой проводки и буксиров; |
 |
| |
|
ПУМ-К
служит для управления фонарем маневроуказания
и тифоном в автоматическом и ручном режимах, в соответствии с
правилами МППСС и ПСВП. Панель ПУМ-К
обеспечивает:
.1 ручное или автоматическое управление;
.2 индикацию световую и звуковую о неисправности
фонаря маневроуказания;
.3 регулирование интервалов между сигналами
маневроуказания;
.4 регулировку яркости подсветки клавиш панели
управления
.5 проверку исправности цепей световой индикации и
звуковой сигнализации (осуществляться автоматически
при включении).
.6 Индикацию о работе панели от аварийного источника
питания
(при наличии 2-х фидеров питания), отсутствие
питания. |
 |
Все панели имеют степень защищенности IP44 по лицевой
стороне;
- блока
силового/блоков
силовых БС КФ-ххх-ххх, предназначенных для встраивания внутрь пультовой конструкции,
блоки силовые имеют степень защищенности IP20:
|

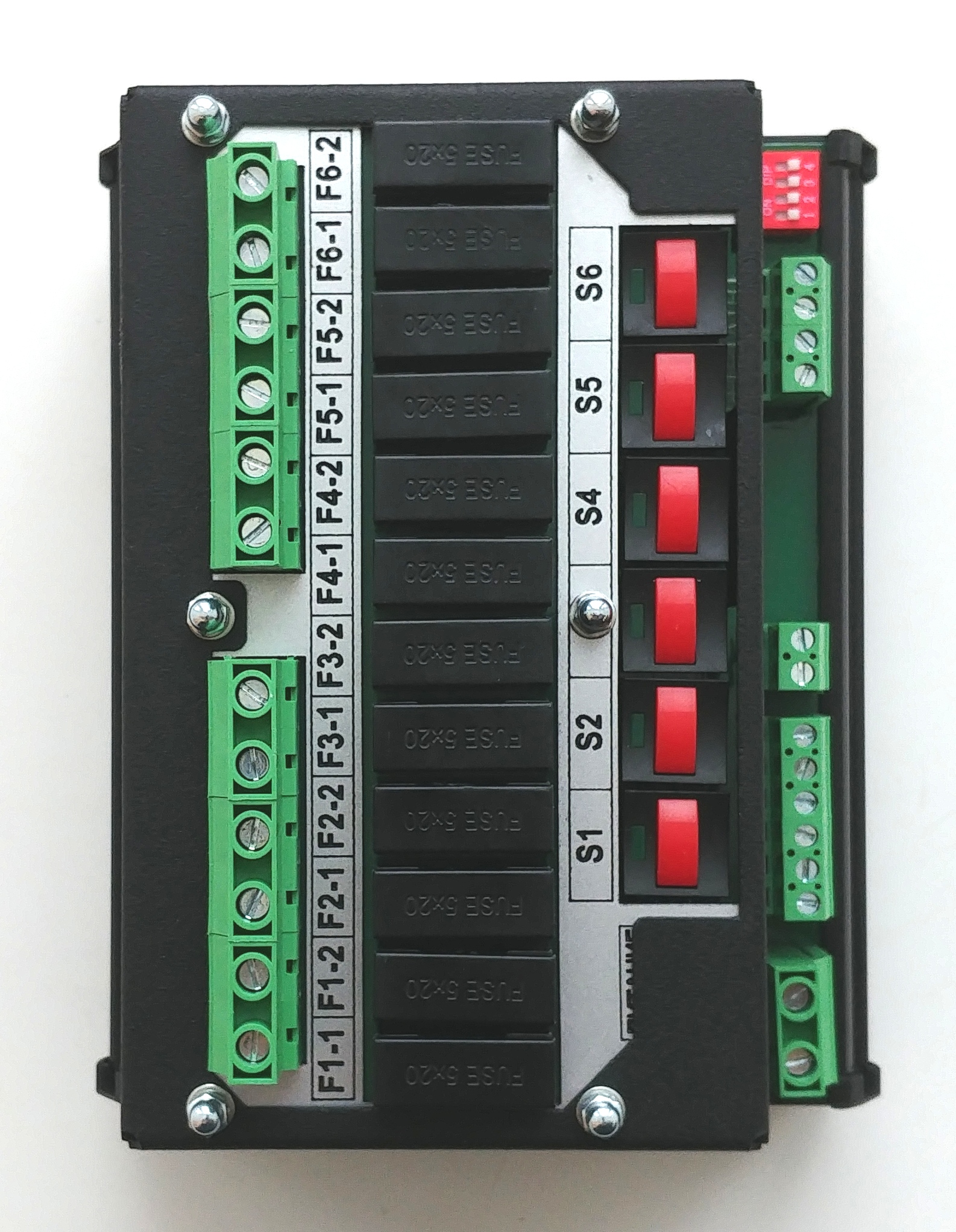

БС КФ-24-6
Для
управления 6 фонарями, напряжение
питания =24В, устанавливается на
DIN-рейку, имеет кнопки
аварийного управления фонарями. Емкость силового
блока может наращиваться путем применения нужного
количества блоков с распараллеливанием шины
управления от ПУ и распараллеливанием шины питания
=24В. |
 |
| |
|
|
БС КФ-220-6
Для
управления 6 фонарями, напряжение
питания =24В, имеет кнопки аварийного
управления фонарями. Блок БС КФ-220-6
устанавливается на
DIN-рейку, он питается от
силовой сети
~220В и от сервисного
источника напряжения =24В типа ВА-БП-ххх-24,
также устанавливаетсямого на
DIN-рейку им входящего в
комплект поставки. Емкость
силового блока может наращиваться путем применения
нужного количества блоков с распараллеливанием шины
управления от ПУ и распараллеливанием шины питания
~220В.
|
|
| |
|
|

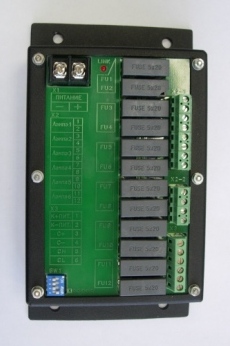

БС КФ-24-12
Для
управления 12 фонарями,
напряжение питания =24В, для установки в
пультовую конструкцию, имеет кнопки аварийного
управления фонарями. |
 |
| |
|
|
БС КФ-220-12
Для
управления 12 фонарями,
напряжение питания ~220В, для установки в
пультовую конструкцию, имеет кнопки аварийного
управления фонарями.
|
|
| |
|
|
БС КМ-24
Для
управление
фонарем маневроуказания с рабочим напряжением =24В и
тифоном в автоматическом режиме, имеет клеммы для
подключения кнопок или пульта КП
IP56 для управления фонарем маневроуказания и
тифоном ручном режиме. Блок питается от источника
напряжения =24В, устанавливается на
DIN-рейку. |
 |
| |
|
|
БС КМ-220
Для
управление
фонарем маневроуказания с рабочим напряжением
~220В и тифоном в
автоматическом режиме, имеет клеммы для подключения
кнопок или пульта КП IP56
для управления фонарем маневроуказания и тифоном
ручном режиме. Блок питается от сети
~220В и сервисного
источника напряжения =24В, устанавливается на
DIN-рейку. |
|

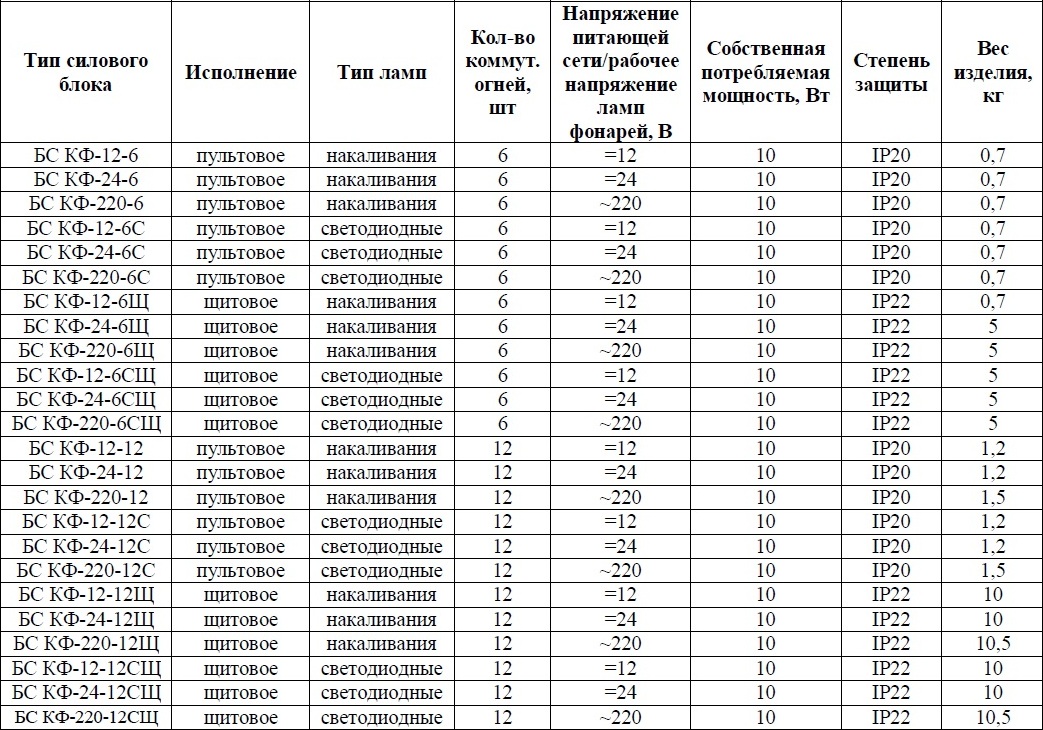

Обозначения
и основные характеристики силовых блоков коммутаторов:
Обозначения
и основные характеристики блоков силовых
маневроуказания:
или
- блока
силового щитового исполнения, предназначенного для установки на переборку БС
КФ-ххх-хххЩ, имеет степень защищенности IP22,
IP44 или IP56;
|
БС
КФ-ххх-хххЩ
Блок силовой
для установки на переборку БС КФ-ххх-хххЩ, имеет степень
защищенности IP22,
IP44 или IP56; |
 |
- кабеля
соединительного штатного КС:
|
КС
Кабель
соединительный, предназначен для соединения блока силового и панели управления.
Стандартная длина комплектного соединительного кабеля -2м,
возможен заказ нестандартного кабеля с длиной до 50м. |
 |
Обозначения
и основные характеристики коммутаторов СОФ с панелями
управления ПУ-хх:
Коммутаторы с панелями ПУ-6 и ПУ-12 могут комплектоваться
фотодатчиком для
управления включением фонарей в автоматическом режиме. Климатическое исполнение
фотодатчика - ОМ1 по ГОСТ 15150-69, степень защиты
IP56.
Обозначения
и основные характеристики коммутаторов СОФ с панелями
управления ПУ-хх в комплекте с фотодатчиком ФД:
Коммутаторы СОФ с панелями ПУМ
управление сигнально-отличительными
фонарями, управление фонарем маневроуказания и тифоном в автоматическом режиме производится с
панели управления.
Управление фонарем маневроуказания и тифоном
в ручном режиме производится с кнопочных
постов КП. Для целей ручного
управления тифоном и фонарем маневроуказания к блоку БС могут
подключаться любые внешние кнопки с НО
контактами. Коммутатор
с пунелью ПУМ может комплектоваться
силовыми блоками для
управления сигнально-отличительными фонарями
на 24В постоянного тока или на 220В
переменного тока (на 6, 12, 18 или 24
основных СОФ + 6, 12, 18 или 24 дублирующих
СОФ), как с модулем управления фонарем маневроуказания и тифоном, так и без него.
Силовые блоки КФ-ххх-6(С) имеют клеммы
подключения питающего кабеля, клеммы подключения
СОФ, клеммы релейных сигналов
"Неисправность" и "Отсутствие питания".
Силовые блоки БС КМ-ххх имеют клеммы
подключения питающего кабеля, фонаря маневроуказания, тифона,
клеммы
подключения панели управления ПУМ и
кнопочного поста КП,
клеммы релейного сигнала "Работа тифона" для подачи блокирующего
сигнала на систему определения
направления звука.
Обозначения
и основные характеристики коммутаторов СОФ с панелями
управления ПУМ:
Обозначения
и основные характеристики коммутаторов СОФ с панелями
управления ПУМ с функцией автоматического управления тифоном
и огнем маневроуказания:
Обозначения
и основные характеристики коммутаторов для автоматического
управления тифоном и огнем маневроуказания с панелями
управления ПУМ:
Основной вариант покраски
блоков изделий - черный структурированный матовый.
Коммутатор щитового исполнения
КФх-ххх-хххЩ предназначен для установки на переборку, панель управления
коммутатора установлена на внешней стороне дверки щита, а блок силовой и
соединительный кабель размещены внутри щита,
коммутатор может иметь степень защищенности IP22, IP44
или IP56 (шитовые коммутаторы с панелями ПУМ со
степенью защиты IP56 не
производятся).
Панели
управления ПУ и ПУМ имеют штатные кнопки для регулировки яркости
световой индикации (кроме панели ПУ КФ-6Н, с нестандартной
мнемосхемой).
Панель
управления ПУ КФ-6 и ПУМ имеют штатные кнопки для включения групп
фонарей "Ходовые" и "Стояночный".
Климатическое исполнение коммутаторов - ОМ4 по ГОСТ 15150-69
или OM1 для коммутаторов со
степень защищенности IP56 (тольео для коммутаторов с
панелями управления ПУ-хх).
Коммутаторы
СОФ могут комплектоваться блоками автоматической
коммутации питания БКП для питания коммутаторов от двух
источников, основного и аварийного, с целью осуществления
автоматического перехода на аварийное питание при
исчезновении основного. Один БКП может использоваться для коммутации питания
нескольких коммутаторов КФ. Выбранный тип БКП по нагрузочной
способности (коммутируемому току) должен соответствовать
максимальному суммарному току потребления всех подключенных
коммутаторов и ламп фонарей.
Обозначения и
основные характеристики блоков коммутации питания:
При заказе коммутатора СОФ необходимо
оговаривать особо поставку:
-
соединительного кабеля КС, длина которого
отлична от стандартной 2м (она не
может быть более 50м).
-
блока БКП для автоматической
коммутации питания.
ВНИМАНИЕ:
При заказе коммутаторов с панелями управления, имеющих
нестандартную мнемосхему, необходимо предоставить информацию
о составе сигнально-отличительных огней, после чего согласовать
состав и мнемосхему расположения сигнально-отличительных фонарей, наносимую на панель управления.
Панель управления
сенсорная ПУМ
Панель управления
огнем маневроуказания и тифоном ПУМ-К
Панель управления ПУ КФ-6 коммутаторов на 6 фонарей:
Панель управления ПУ КФ-6Н коммутаторов на 6 фонарей с
нестандартным составом огней:

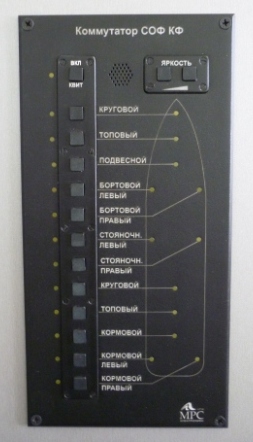

Панель управления ПУ КФ-12 коммутаторов на 12 фонарей:
|
