Поставляется с
сертификатом Российского Речного Регистра или Российского
морского регистра судоходства
|
Предлагаем поставку судовой системы
измерения концентрации газов и
сигнализации о достижении уровня ПДК для
опасных концентраций газов и газов,
способных создавать взрывоопасные смеси.
Нами реализованы системы измерения
концентрации газов и сигнализации о
достижении уровня ПДК для
углеводородов,
хладонов (фреонов).
По техническому заданию заказчика
производится:
1 Разработка технической документации на
систему;
2 Согласование документации с
Классификационным Обществом (Российским
Морским Регистром судоходства или
Российским Речным Регистром);
3 Производство комплекта оборудования
системы автоматизации и оформление на
нее сертификата Классификационного
Общества;
4 Шеф-монтаж и пуско-наладка системы
автоматизации.
Для целей сигнализации и визуализации
процессов и событий в системе используются
сенсорные панели управления (панели
оператора) и индикации одобренного типа ПУ5
(5 дюймов), ПУ7 (7 дюймов), ПУ10 (10
дюймов), производимые по техническим
условиям ННПМ.468264.001ТУ, применяя которые
можно комплектовать достаточно бюджетные
системы. При необходимости применения
панелей (дисплеев) с большей диагональю,
система комплектуется сенсорными панелями
с диагональю 19".
В качестве датчиков применяются датчики
газов одобренного Классификационным
Обществом типа:
- датчик измерения концентрации
углеводородов
СТМ-30М-10мдц (1ExdIICT4);
- сигнализатор утечки фреона судовой FR01-24-MR и
FR01-220-MR;
Щит
системы измерения и сигнализации о
превышении ПДК взрывоопасных газов, фреонов
Габаритные размеры датчиков FR01-24-MR и
FR01-220-MR
Установочные размеры датчиков FR01-24-MR и
FR01-220-MR

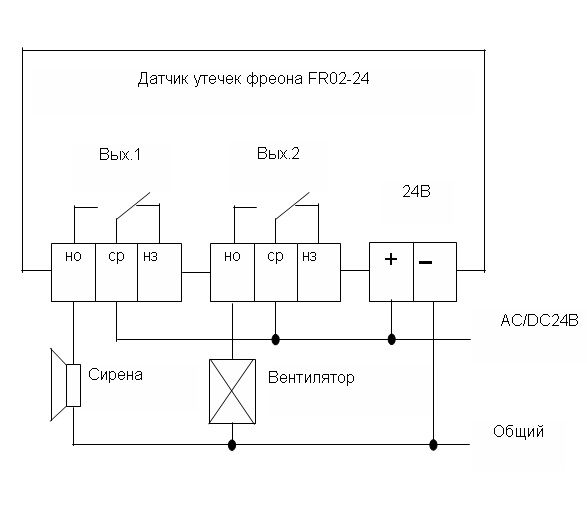

Схема
подключения датчика FR01-24-MR
Схема
подключения датчика FR01-220-MR
Техническая документация:
|
