СУДОВЫЕ СИСТЕМЫ АВТОМАТИЗАЦИИ НА ПАНЕЛЯХ СС



Поставляется с сертификатом Российского Речного Регистра
Поставляется с Декларацией МС и копией СТО Российского морского регистра судоходства

1. Оборудование сигнализации судовых систем (АПС) типа СС ННПС.656612.001ТУ

Комплект оборудования состоит из следующих изделий:

Панели АПС типа СС

предназначены для приема, обработки сигналов датчиков судовых систем, контактных групп механизмов и выдачи предупредительных сигналов о нештатных режимах систем и механизмов, аварийных сигналов систем и механизмов, выдачи по ним команд на управление исполнительными механизмами.
Панели:
 - осуществляют прием и обработку сигналов от датчиков судовых систем;
 - включают световую и звуковую сигнализацию при выходе параметров систем за допустимые значения;
 - имеют кнопку квитирования звукового сигнала;
 - имеют выходы управления исполнительными механизмами по сигналам от датчиков судовых систем;
 - имеют клеммы подключения основного и аварийного источников питания.
Схемы электрические  подключений панелей АПС можно посмотреть по данной ссылке.

Панели имеют возможность объединяться в систему АПС со следующими функциями в любом сочетании:
- объединение по сигналу «квитирование», с возможностью подключения внешней общей кнопки «Квитирование»;
- объединение до десяти панелей сигнализации, к входам которых подключены датчики, по общей шине данных, с возможностью подключения к общей шине данных до восьми панелей обобщенной сигнализации (приборы СС-24-8МО, 15МО, 18МО, 30МО). Пример схемы электрической для сетевой версии системы АПС можно посмотреть по данной ссылке.

Панели имеют индикацию о включенном состоянии, кнопки квитирования для отключения звукового сигнала и тестирования индикаторов.

Панели типа СС пультового исполнения имеют степень защиты IP44 по лицевой стороне.

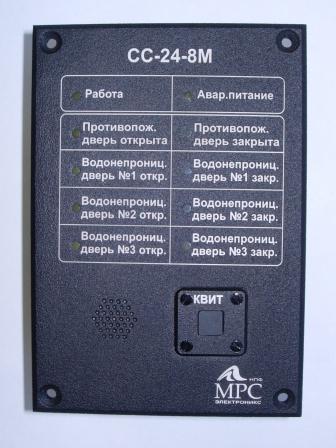

СС-24-8М-01

панель пультового исполнения

СС-24-18М

панель пультового исполнения

СС-24-30М

панель пультового исполнения

Панели АПС типа СС щитового исполнения

представляют собой встроенные в шкаф панели АПС (на дверку шкафа), они могут иметь степень защиты IP22, IP44, IP56. В шкаф дополнительно могут быть встроены источники питания постоянного тока ВА-БП-хх-хх или устройства питания ППКД, имеющие функцию автоматического перехода на аварийное питание 24В. Панели щитового исполнения обозначаются следующим образом:
 - СС-24-ххМЩ - для одной панели, встроенной в шкаф;
 - СС-24-ххМЩ2 - для двух панелей, встроенных в шкаф;
 - СС-24-ххМЩ3 - для трех панелей, встроенных в шкаф.

Схемы электрические  подключений панелей АПС щитового исполнения можно посмотреть по данной ссылке.

При заказе панелей необходимо согласовать названия сигналов судовых систем, необходимость интегрирования (задержки) входных сигналов, цвет индикаторов и др. (смотри таблицу заказа приборов типа СС в приложениях технических описаний), бланк заказа панелей СС в формате doc можно загрузить по данной ссылке, а пример его заполнения можно скачать по данной ссылке.

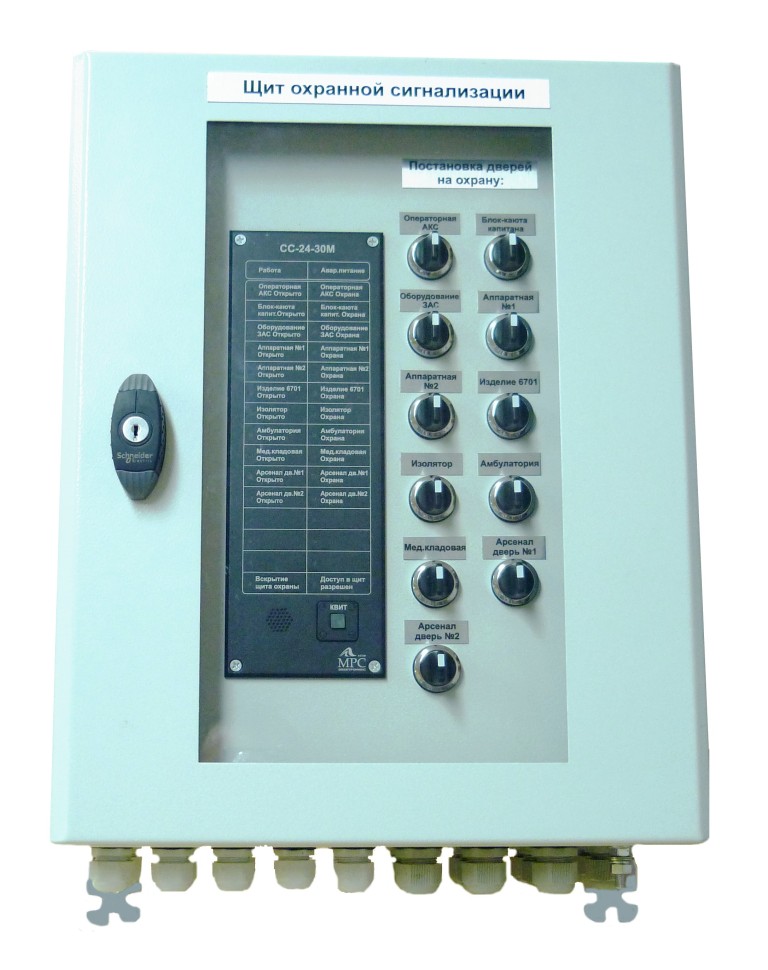

СС-24-30МЩ IP56

панель щитового исполнения





Контроллеры противопожарных и водонепроницаемых дверей

служат для комплектации системы контроля противопожарных и водонепроницаемых дверей и обеспечивают передачу сигналов от датчиков положения дверей на панели сигнализации и управления по последовательному интерфейсу RS485 и приему от панелей сигналов для управления приводами дверей и включения местной сигнализации.

Схемы электрические  подключения контроллеров дверей можно посмотреть по данной ссылке.

Примеры схем электрических систем контроля противопожарных и водонепроницаемых дверей можно посмотреть по данной ссылке.


СС-24-КП
СС-24-КВ

контроллеры дверей

Сумматоры сигналов

Применяются для суммирования по логике ИЛИ сигналов контакных датчиков или датчиков с выходными ключами npn или pnp, расположенных в одной зоне.

Схему электрические  подключения можно посмотреть по данной ссылке.

СС-24-К2(К4)

сумматоры сигналов

Коробки соедикительные СК4

Схему электрические  подключения можно посмотреть по данной ссылке.

КР4(S1)
КР4(S2)

коробки соединительные



Коробки распределительные КР16

Схему электрические  подключения можно посмотреть по данной ссылке.

КР-16.12.08

коробка распределительная

Держатель электромагнитный ЭД-24-100

Служит для удержания противопожарных дверей в открытом положении

ЭД-24-100

держатель электромагнитные

Посты кнопочные ПК

Изготавливаются по данным заказчика, могут комплектоваться кнопками с фиксацией и без фиксации с подсветкой и без подсветки, индикаторными лампами, переключателями, звуковыми сигнализаторами. Цифра в обозначении поста указывает на суммарное количество единиц светосигнальной аппаратуры или коммутационных изделий, встроенных в корпус поста.

Пост кнопочный адресный ПК1А может применяться в адресных системах, например в системе аварийного оповещения персонала судна для пассажирских судов.

ПК1

пост кнопочный



ПК1А

пост кнопочный адресный

ПК2

пост кнопочный

ПК3

пост кнопочный

ПК4

пост кнопочный

ПК6

пост кнопочный

Устройства питания ППКД

служат для питания оборудования АПС напряжением 24В постоянного тока от сети ~220В или =24В  и автоматической коммутации на аварийный источник в случае исчезновения напряжения основного источника питания.

ППКД со степенью защиты IP20 выполняются на монтажной панели для встраивания в щитовые или пультовые конструкции.

ППКД со степенью защиты IP22, IP44, IP56 имеют щитовое исполнение и применяются также с целю обеспечения коммутации питания и цепей сигнализации датчиков систем контроля грузовых танков.

Схемы электрические  подключения устройств питания ППКД можно посмотреть по данной ссылке.



ППКД-24-2

ППКД-220/24-2

устройства питания

ППКД-24-2Щхх_IP22

ППКД-220/24-2Щхх_IP22

устройства питания

ППКД-24-2Щхх_IP44

ППКД-220/24-2Щхх_IP44

ППКД-24-2Щхх_IP56

ППКД-220/24-2Щхх_IP56

устройства питания

ВС-07е-Ех-З
пост звуковой сигнализации

ВС-07е-Ех-СД
пост световой

ВС-07е-Ех-СЛ
пост световой

ВС-07е-Ех-ЗИ
пост светозвуковой сигнализации


Посты светозвуковой сигнализации СС

предназначены для подачи световых и звуковых сигналов на местных постах, которыми могут комплектоваться любые перечисленные в данном разделе системы.

Степень защиты светозвуковых сигнализаторов СС-24-С1 - IP44, для остальных IP56.

Схемы электрические  подключений постов сигнализации можно посмотреть по данной ссылке.

 СС-24-C
CC-220-C
пост звуковой сигнализации
СС-24-C1
CC-220-C
1
пост светозвуковой сигнализации
СС-24-C2
CC-220-C
2
пост светозвуковой сигнализации



 СС-24-C3
CC-220-C
3
пост звуковой сигнализации
СС-24-C4
CC-220-C
4
пост светозвуковой сигнализации

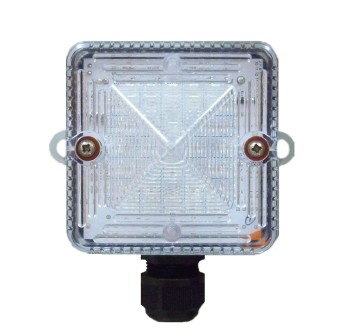

СС-24-Л
CC-220-
Л
пост световой сигнализации
СС-24-Л2
пост световой
СС-24-Л2П
пост световой
ВС-07е-Ех-З
пост звуковой сигнализации
ВС-07е-Ех-СД
пост световой
ВС-07е-Ех-СЛ
пост световой

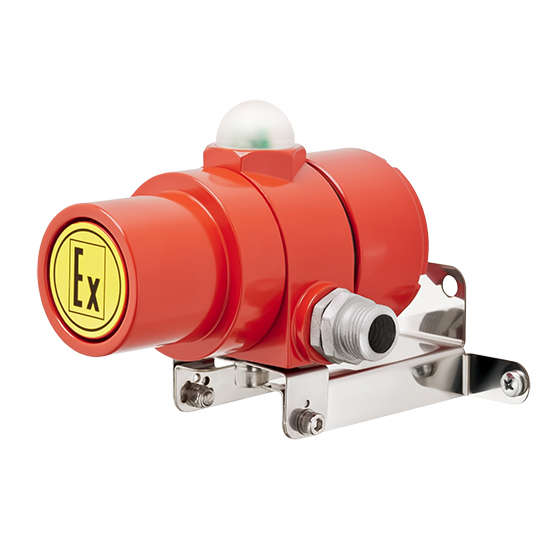

ВС-07е-Ех-ЗИ
пост светозвуковой сигнализации
ВС-07е-М-З
пост звуковой сигнализации
ВС-07е-М-СД
пост световой
ВС-07е-М-СЛ
пост световой
ВС-07е-М-ЗИ
пост светозвуковой сигнализации

Посты светозвуковой сигнализации "Экран"

Табло с тектовыми сообщениями ЭКРАН-С/СЗ/СУ взрывозозащищенного (1Ex mb [ib] IIC T4 Gb X, IP66) и ЭКРАН-М-С/СЗ/СУ водозащищенного IP66 исполнения.

ЭКРАН-С/СЗ/СУ

ЭКРАН-М-С/СЗ/СУ



Колонки светозвуковые

предназначенные для установки в машинных помещениях с целью обеспечения световой, звуковой и визуальной сигнализации систем АПС или систем автоматизации судов, соответствуют требованиям Правил РС и ИМО. Колонки имеют малое энергопотребление благодаря применению светодиодной подсветки всех световых приборов;

Колонки СС-ххх-СКхх имеют аналоговый или цифровой интерфейс управления, степень защиты - IP44.

Схемы электрические  подключения колонок светозвуковых можно посмотреть по данной ссылке.

СС-24-СК5М
СС-220-СК5М
СС-24-СК9М
СС-220-СК9М

СС-24-СК11

СС-220-СК11



Из изделий, производимых по техническим условиям ННПС.656612.001ТУ, могут комплектоваться следующие системы:



1. Система контроля за переливом грузовых танков

На основе панелей СС-24-ХХМ реализуются системы сигнализации перелива грузовых танков 95%, 98%, примеры реализации систем контроля за переливом грузовых танков можно посмотреть по данной ссылке.



2. Система контроля противопожарных и водонепроницаемых дверей

На основе панелей СС-24-ХХМ, а также контроллеров водонепроницаемых дверей СС-24-КВ и противопожарных дверей СС-24-КП  реализуются системы контроля противопожарных и водонепроницаемых дверей , примеры реализации систем контроля противопожарных и водонепроницаемых дверей можно посмотреть по данной ссылке.



3. Система контроля дееспособности машинного персонала.

На основе панелей СС-24-ХХМ реализуются системы контроля дееспособности машинного персонала (КДМП). Системы КДМП могут реализовываться и поставляться как отдельные системы, так и  как совмещенные с общесудовыми системами АПС. Примеры реализации систем КМДП и систем КМДП совмещенных с системами АПС можно посмотреть по данной ссылке.


4. Система сигнализации открытия иллюминаторов.

На основе панелей СС-24-ХХМ реализуются системы сигнализации открытия иллюминаторов. Примеры реализации систем сигнализации открытия иллюминаторов можно посмотреть на страничке .



Основные технические характеристики панелей АПС типа СС

Тип панели СС

СС-хх-8М СС-хх-15М СС-хх-18М СС-хх-30М

Основные характеристики

1 2 3 4
Напряжение сети постоянного тока, В 12, 24 12, 24 12, 24 12, 24
Допустимое отклонение напряжения сети -20% +30% -20% +30% -20% +30% -20% +30%
Потребляемая мощность не более, Вт 3 4 4 5
Количество световых индикаторов
Количество дискретных входов
8
8
15
15
18
18
30
30
Количество выходов типа "сухой контакт" 2 4 4 4
Вес изделия не более, кг 0,35 0,7 0,7 0,7

При заказе панелей необходимо согласовать названия сигналов судовых систем, необходимость интегрирования (задержки) входных сигналов, цвет индикаторов и др. (смотри таблицу заказа приборов типа СС в приложениях технических описаний), бланк заказа панелей СС в формате doc можно загрузить по данной ссылке, а пример его заполнения можно скачать по данной ссылке.



Основные технические характеристики постов сигнализаии:

Тип поста сигнализации

Тип сигнала Uпит,

В

Максимальное звуковое давление дБА на 1м Потребляемый ток, свет/звук А Вес изделия не более, кг
СС-24-Л1* Световой =24 -

0,25

0,2
СС-24-Л2 Световой =24 - 0,03 0,4
СС-24-Л2П Световой =24 - 0,03 0,3
СС-24-С* Звуковой =24 100 0,025 0,3
СС-24-С1 Свето-звуковой =24 80 0,015/0,02 0,4
СС-24-С2* Свето-звуковой =24 100 0,25/0,025 0,5
СС-24-С3* Звуковой =24 104 0,02...0,08 0,3
СС-24-С4* Свето-звуковой =24 104 0,08-0,11 0,5
СС-220-Л1* Световой ~220 -

0,035

0,2
СС-220-С* Звуковой ~220 100 0,025 0,3
СС-220-С2* Свето-звуковой ~220 100 0,035/0,013 0,5
СС-220-С3* Звуковой ~220 104 0,012 0,4
СС-220-С4* Свето-звуковой ~220 104 0,02 0,4
СС-24-СК5М Свето-звуковой =24 105 0,9/0,025 10
СС-24-СК9М Свето-звуковой =24 105 1,5/0,025 18
СС-24-СК11 Свето-звуковой =24 112 1,7/0,2 26
СС-220-СК5М Свето-звуковой ~220 105 0,14/0,003 19
СС-220-СК9М Свето-звуковой ~220 105 0,24/0,003 19
СС-220-СК11 Свето-звуковой ~220 112 0,28/0,025 27
ЭКРАН-С/СЗ/СУ** (1Ex mb [ib] IIC T4 Gb X) Свето-звуковой =12...24 100 0,21(12В)/0,11(24В) 0,9
ЭКРАН-С/СЗ/СУ** (1Ex mb [ib]  IIC T4 Gb X) Свето-звуковой ~110...220 100 0,03 0,9
ЭКРАН-М-С/СЗ/СУ** Свето-звуковой =12...24 100 0,21(12В)/0,11(24В) 0,9
ЭКРАН-М-С/СЗ/СУ** Свето-звуковой ~110...220 100 0,03 0,9

* Обозначение цвета корпуса и цвета световой сигнализации условно не показана, для звуковых постов одной буквой "Х" обозначается цвет корпуса, для остальных постов буквами "Х/Х", обозначаются цвет корпуса и цвет светового сигнала:

** Тип изделия ЭКРАН определяется следующими классификационными признаками:

* − длина металлорукава и длина кабеля оговаривается при заказе (стандартная длина - 1,5м, максимальная - 30м).

** – выпускается только с модификациями «ЭКРАН-С», «ЭКРАН-СУ», «ЭКРАН-М-С», «ЭКРАН-М-СУ».

Дополнительно при заказе оговаривается:

1). Указывается диапазон питающих напряжений: 12-24В постоянного тока или 110-220В переменного тока;

2). ЭКРАН-Х-ХХ-ХХ может дополнительно комплектоваться козырьком (см. приложение 42);

3). Указывается текст надписи основной секции;

4). Указывается цвет основной секции (Кр./Жел./Бел./Син.);

Стандартные надписи для основной секции:

КРАСНЫЕ БУКВЫ
(СИМВОЛЫ)
ЧЕРНЫЙ ФОН
ЖЕЛТЫЕ БУКВЫ
(СИМВОЛЫ)
ЧЕРНЫЙ ФОН
СИНИЕ БУКВЫ
 (СИМВОЛЫ)
ЧЕРНЫЙ ФОН
БЕЛЫЕ БУКВЫ
 (СИМВОЛЫ)
 ЗЕЛЕНЫЙ ФОН
ПОЖАР ПОЖАР ГАЗ НЕ ВХОДИТЬ АВТОМАТИКА
ОТКЛЮЧЕНА
ГАЗ НЕ ВХОДИТЬ ГАЗ НЕ ВХОДИТЬ ГАЗ УХОДИ! ЭВАКУАЦИОННЫЙ
ВЫХОД
ГАЗ УХОДИ! ГАЗ УХОДИ! АЭРОЗОЛЬ
НЕ ВХОДИТЬ
ВЫХОД
АЭРОЗОЛЬ
НЕ ВХОДИТЬ
АЭРОЗОЛЬ
НЕ ВХОДИТЬ
АЭРОЗОЛЬ
УХОДИ!
ВЫХОД
EXIT
АЭРОЗОЛЬ
УХОДИ!
АЭРОЗОЛЬ
УХОДИ!
ПОРОШОК
НЕ ВХОДИТЬ
ВЫХОД
НАЛЕВО
ПОРОШОК
НЕ ВХОДИТЬ
ПОРОШОК
НЕ ВХОДИТЬ
ПОРОШОК
УХОДИ!
ВЫХОД
НАПРАВО
ПОРОШОК
УХОДИ!
ПОРОШОК
УХОДИ!
ПЕНА
УХОДИ!
Символьное обозначение
входа, выхода
ПЕНА
УХОДИ!
ПЕНА
УХОДИ!
ПЕНА
НЕ ВХОДИТЬ

ПЕНА
НЕ ВХОДИТЬ
ПЕНА
НЕ ВХОДИТЬ
АВТОМАТИКА
ОТКЛЮЧЕНА

АВТОМАТИКА
ОТКЛЮЧЕНА
АВТОМАТИКА
ОТКЛЮЧЕНА


* - возможна любая надпись по заказу.

5). Указывается текст надписи дополнительной секции;

Стандартные надписи для дополнительной секции: "АВТОМАТИКА ОТКЛЮЧЕНА", "ПОЖАР", "ЗАГАЗОВАННОСТЬ 1 (2) ПОРОГ", " ЗАГАЗОВАННОСТЬ  П 1 (2)", "ПОРОГ 1 (2)", "ОПАСНАЯ ЗАГАЗОВАННОСТЬ", "ВЕНТИЛЯТОР ВКЛЮЧЕН", "ВНИМАНИЕ", "ГАЗ НЕ ВХОДИ", "ГАЗ", "ПОД ОХРАНОЙ", "ДЕЖУРНЫЙ", "ПЕНА УХОДИ", "ПЕНА НЕ ВХОДИ".

* - возможна любая надпись по заказу.

6). Указать длину кабеля и металлорукава (указать в случае нестандартного заказа);

7). Для модификации «ЭКРАН-С/СЗ/СУ-ККВ» указать тип вводного устройства в зависимости от монтажа (приложение 42):

а) кабельными вводами для монтажа бронированным кабелем с наружным диаметром брони не более 12 мм или 17 мм;

б) штуцерами для подсоединения к трубной разводке, резьба штуцеров внешняя G½" или G¾";

в) кабельными вводами для монтажа кабелем в металлорукаве (рекомендуется применять металлорукав марки РЗ-Ц-Х, Металанг, Герда-МГ или аналогичный с диаметром условного прохода 15 мм или 20 мм. Присоединительная резьба для установки кабельных вводов М20х1,5).

8). Наличие цепей контроля основной и дополнительной секций (только для модификаций с напряжением питания 12-24В, изначально установлены, не устанавливаются по заказу).



Колонка светозвуковая СС-ххх-СК11

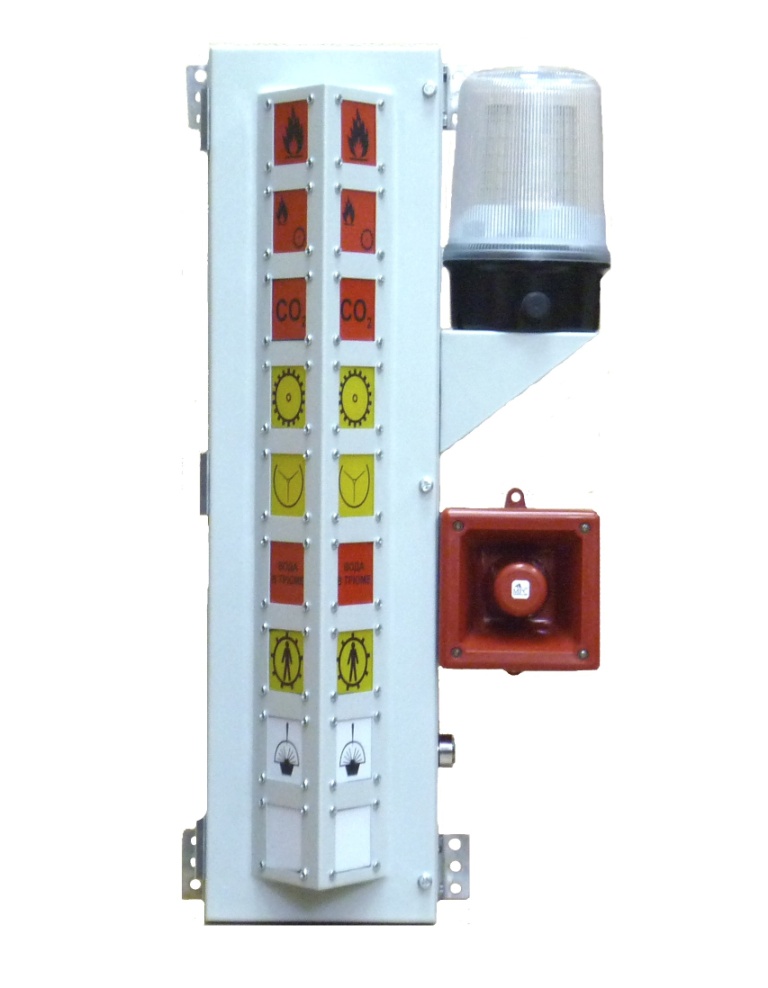

Колонка светозвуковая СС-хх-СК9М





Колонка светозвуковая СС-ххх-СК5М



Сигнализатор звуковой СС-ххх-Л1





Сигнализатор звуковой СС-24-С, СС-24-С3





Сигнализатор светозвуковой СС-24-С2





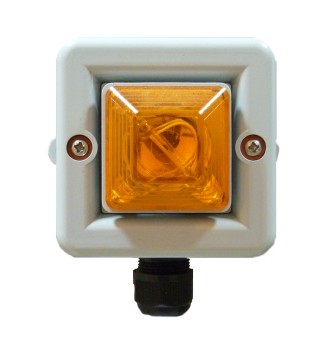

Сигнализатор звуковой СС-24-С4



Техническая документация




Примеры построения судовых систем сигнализации на панелях СС:

Внимание проектным организациям!

По Вашему запросу направим вам интересующие Вас технические условия на производимое нашим предприятием оборудование, в запросе необходимо указать: название организации, адрес, телефоны или E-mail для связи, должность и Ваши фамилия, имя, отчество.
